【求教】DB120-B1 TTL连接乱码

maxidea · 发表于 2009-4-29 19:35:57

今日DIY了一条TTL线，USB to COM to COM to TTL 转换出来

连接DB120-B1后，启动时出现一堆中文字乱码，内含大量“靠靠靠”这样 -_-|||

请问会是什么问题导致呢?

TTL上的连接顺序是 J502排列为:GND RX TX VCC

速率选了115200

希望各位大哥多多指教！！百谢！！

maxidea · 发表于 2009-4-29 19:44:51

图片如下：

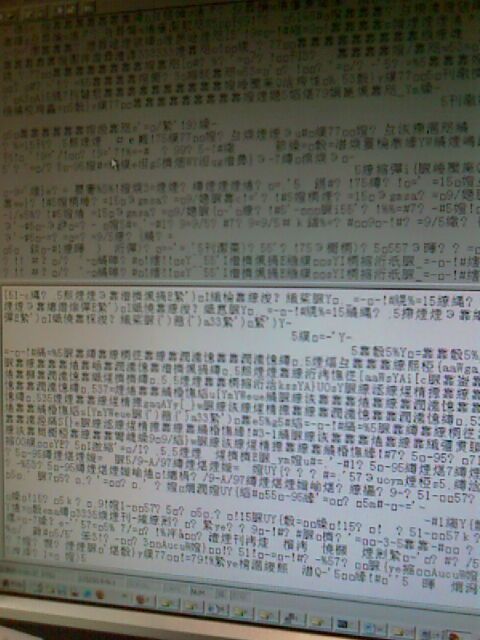

乱码：

maxidea · 发表于 2009-4-29 19:45:46

我的TTL线：

hotqj · 发表于 2009-4-29 20:26:15

本帖最后由 hotqj 于 2009-4-29 20:28 编辑

你这个好象不是TTL线吧．．
到象是USB转COM口的线，，，是　的话，这种线不能用的．

没看到一楼你说的，，，呵呵，你是COM转TTL的话，就一定要四根都接上，否则COM转TTL芯片没有VCC的话，芯片是不工作的．

而且你也没有必要接上USB转COM了吧，，直接把COM接到电脑上不就可以了．

tiansha200 · 发表于 2009-4-29 20:47:03

TTL不像JTAG比较容易做。。呵呵

maxidea · 发表于 2009-4-30 11:54:11

你这个好象不是TTL线吧．．
到象是USB转COM口的线，，，是　的话，这种线不能用的．

没看到一楼你说的，，，呵呵，你是COM转TTL的话，就一定要四根都接上，否则COM转TTL芯片没有VCC的话，芯片是不工作的．

而 ...
hotqj 发表于 2009-4-29 20:26

我是USB转COM口的线，再接一条9针对9针的交换机Console线，一断剪掉，测出四条GND RX TX VCC后，再接到四线的针脚线上，应该没问题的

我出现的症状还有一个特点，就是VCC接不接都出乱码

请问哪位高手知道原因？？？

maxidea · 发表于 2009-4-30 11:58:36

我是USB转COM口的线，再接一条9针对9针的交换机Console线，一断剪掉，测出四条GND RX TX VCC后，再接到四线的针脚线上，应该没问题的

我出现的症状还有一个特点，就是VCC接不接都出乱码

请问哪位高手知道 ...
maxidea 发表于 2009-4-30 11:54

刚才看到论坛里的贴，原来USB转TTL可以不接VCC，看来证实我的做法正确。

xianhe · 发表于 2009-4-30 16:18:50

太长了线，剪短

haxc · 发表于 2009-4-30 16:26:48

这个线没有用的，hotqj 已经说明白了，你最好还是去买条usb－ttl线吧，找条诺基亚的dku-5或ca-42的数据线就ok了，仿的才10块钱，÷

诺基亚的dku-5或ca-42

西门子 DCA-510 C65\CX65\S65\SL65\C75全能数据线

西门子 DCA-100 E71 S68 EL71 刷机线

三星 308 的数据线绿色gnd。。黄色tx。。。白色rx...（颜色不一定和你的型号对，看这几个英文字母）

MOTO E365 的数据线

maxidea · 发表于 2009-4-30 16:32:42

好的，我去买条TTL线吧，应该是电压不对
