光缆工程质量检查主要通过两个方面进行，下面由厦门极速佳教大家如何检测总结。

一、衰减测量

衰减测量可以说是光纤光缆的一级测量，由发射信号的大功率校准发生器和测量接收的光纤辐射测量仪进行。您可以测量线路上的衰减，并知道线路或线路的某个部分是否在指定的公差范围内。为避免测量误差，两台仪器(发生器和接收器)应使用相同的测量电缆(如3m长)。每次测量前清理所有连接器。

测试可以通过以下两种方法进行:一种是测试仪测试，两个仪器放在同一个地方，但可以与另一个地方形成回路；两个测试员，每个地方一个测试员。

所有测试程序都从校准接收器开始。校准接收器，安装跨接电缆，测量电路并将测试结果存储在计算机中。校准期间，使用一根3米长的电缆在发射器和接收器之间形成一个环路。应向接收器进行大功率传输，接收器应校准至0dB的液晶显示器。如果测量值超过最大期望值，应通过光纤反射计确定故障位置。

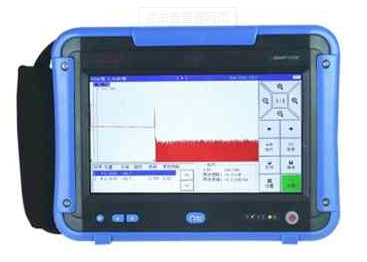

二、反射测量仪测量

用反射测量仪测量，也称为二级测量，旨在测量光纤芯的物理状态。损失的分布可以显示在显示屏上。

4 T# L2 c8 I# m7 s+ r2 H3 @5 s: i

测量原理如下:反射计发出大功率校准光束，然后观察显示屏上是否有可见的入射功率信号。这种反射是由构成光纤的硅的缺陷引起的，这与线性衰减是一致的。反射信号的其余部分等于插件的可能故障部分的反射。同时，可以定位这些损耗，并检测光缆的确切长度。

这些测试可以检测光纤是否处于异常状态(弯曲半径、过度拉伸或挤压)，以及是否因操作不当而断裂。同时也可以知道ST接头是否连接正确。
