弱电小知识 超五类线是什么?

[复制链接]
发表于 2016-1-13 15:47:21 | 显示全部楼层 |阅读模式
超五类网线是在对现有五类屏蔽双绞线的部分性能加以改善后出现的电缆。那么什么是超五类线呢?

一:看
1,超五类的线身都会印着CAT 5e。

2,线皮内有4对双绞线的颜色分别为:蓝、蓝白,橙、橙白,绿、绿白,棕、棕白。

3,室内网线在线皮内与双绞线同在的还有一根绳(絮状物),简称抗拉绳,是用来提升网线的抗拉强度

二:辨别

超五类网线分为非屏蔽网线和屏蔽网线。
区别在于:屏蔽网线又分为单屏蔽网线(包裹双绞线一层铝箔纸)和双屏蔽网线(在铝箔纸的基础上加了一层编网),屏蔽网线可以有效组织其他大功率电线以及强电源的电磁辐射干扰,大幅降低信号传输的误码率,起屏蔽干扰的作用。


三:分类
超五类网线的材料分为多种:无氧铜、青铜、铜包铝、铜包银、四铁四铝等。其中四铁四铝是其中质量最差的。铜包铝和铜包铝一遇火就马上烧焦,烧焦后一折马上就断了青铜也统称铜包铜,外层包裹着一层无氧铜,刮的时候里面的颜色和表面的不同。无氧铜是真正的无氧铜无论刮多少层表面和铜芯的颜色也不会发生变化。


 楼主| 发表于 2016-1-13 15:48:35 | 显示全部楼层

六类线与超五类线的区别很容易就可以识别出来。
一:十字骨架,六类线,相比于超五类线中间多了一个绝缘的十字骨架,将网线的4对双绞线分别置于四个凹槽内,这样的结构能提高电缆的平衡特性,比起五类线六类线性能快稳好。

二:外观看。六类线的线身都印有CAT 6的标识,而超五类线的线身是印CAT 5,而且六类线的铜芯更粗,比五类线的线身更大一些。




三:性能。六类与超五类的一个重要的不同点在于:改善了在串扰以及回波损耗方面的性能
 楼主| 发表于 2016-1-13 15:49:22 | 显示全部楼层
超五类铜包铜网线和无氧铜网线怎么辨别?

   普通的铜包铜网线与无氧铜网线是不同的。普通的铜包铜网线的无氧铜含量不是很高,铜包铜是外面镀了一层无氧铜,而主要材质便是青铜。所以也被叫做青铜网线或者全铜网线。




  青铜网线的电阻比无氧铜高很多,因为青铜网线属于二次回收铜,纯度不高,电阻值在110欧姆左右。无氧铜是铜的纯度大于99%以上,也称原铜。

那么我们要怎么区分铜包铜网线和无氧铜网线呢?

1,看线皮。铜包铜网线的外皮是用二料做的,颜色会比较暗淡。而无氧铜网线的外皮是用新料做的,比较有光泽,颜色会比较亮。二料一扯就会断,但新料的线皮可以拉长。但现在市面上也有一些铜包铜网线是用新料做的。




2,看铜芯。用火烧,普通的全铜碰到火马上融化,铜芯发黑,很难变回本来的颜色。而无氧铜芯只是颜色会深一些,不会有发黑的情况发生,用纸擦拭,还是恢复原来的颜色。




3,刮外层。全铜铜芯用小刀一刮,就会把外层的无氧铜刮掉,与原来表面的颜色不同。无氧铜便是怎么刮颜色都还是一样。
 楼主| 发表于 2016-1-13 15:49:58 | 显示全部楼层
双绞线:作为一种传输介质它是由二根包着绝缘材料的细铜线按一定的比率相互缠绕而成。

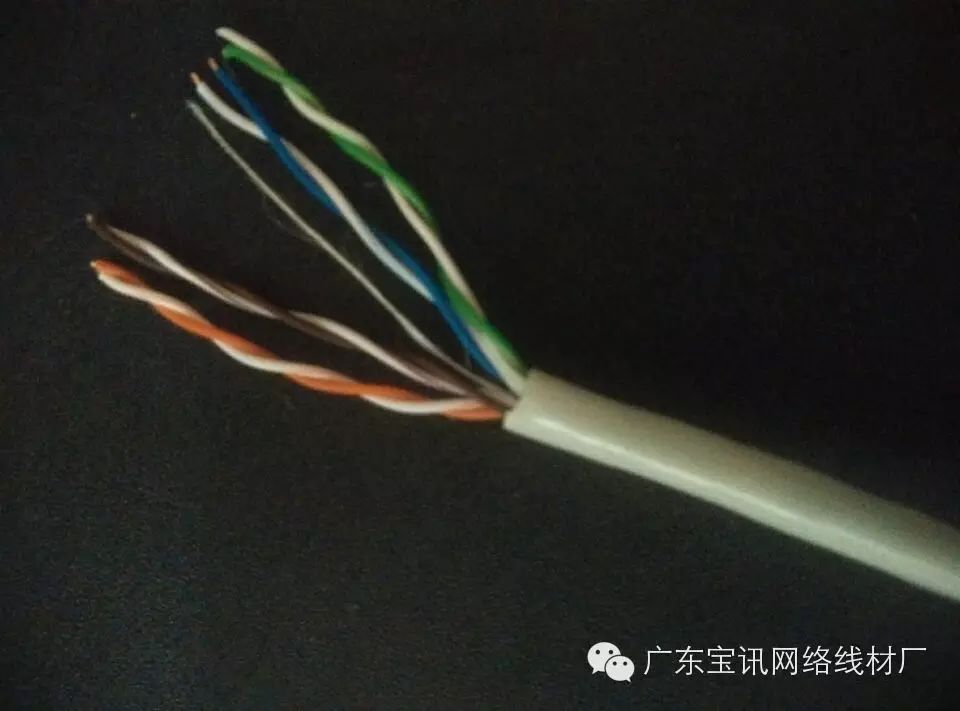

图为超五类双绞线,由四对相互缠绕的线对构成,共八根线。双绞线是一种综合布线工程中最常用的传输介质,由两条相互绝缘的导线按照一定的规格互相缠绕在一起而制成的一种通用配线,属于信息通信网络传输介质。

图为超五类双绞线,由四对相互缠绕的线对构成,共八根线

为什么要把二根线双绞?
因为这种相互缠绕改变了电缆原有的电子特性。这样不但可以减少自身的串扰,也可以最大程度上防止其它电缆上的信号对这对线缆上的干扰。


参考资料:http://detail.1688.com/offer/523823020201.html?spm=0.0.0.0.L8eEE2
 楼主| 发表于 2016-1-15 10:43:44 | 显示全部楼层
超五类网线的作用分为两种。

1,设备与设备的连接。

设备与设备的连接,就是像平常我们使用的网线跳线一样,连接电脑与电脑,或者连接电脑与设备等等。

2,监控连接。

一般来说安装视频监控用专业的SYV系列监控视频线,但现在网线已经成为未来监控的发展趋势,每条监控线只有2芯,而一般网线都是八芯,也就是说一条网线最多可以接4个监控摄像机(当然为了信号好,我们也可以吧多根网线铜芯拧在一起当一条线),网线转换为视频线需要用到双绞线传输器,市场上都有卖,如下:


    双绞线视频传输设备在接线时一般有两种接线方式。
   一是直接将一对线中的两根线拨开皮套后分别接到设备的两个接线端子上;
   二是采用RJ45水晶头来接。
   两者方式各有优缺点,用接线柱的方式在接触上较好,可以结点间确保接触良好,但是双绞线的线较细,没有专门的工具不容易处理。
   如果线材的质量不好,拨开的导线可能十分脆,经不起折腾;使用水晶头来接,看上去十分可靠,但是实际效果不好,因为水晶头的接触片的弹性非常有限,时间长了很容易接触不良。
   我们建议使用接线端子的方式,虽然麻烦一点看上去不先进,但胜在可靠。注意采购线材时,把好质量关,尽可能选用品牌线材。剥线时如果没有好的工具经验不足,可以用火烧后掉外皮的方法确保幼细的线芯不受伤。另外在线缆对接或者接入设备的接线头附近,最好将整根双绞线做一个固定,以增强线缆的抗拉能力,提高系统的工作可靠性。


(二)使用中注意的问题

1.选用双绞线的原则:一般选用国产超五类网线,每根网线内有8芯,每芯的直流电阻值应小于15欧/100米(国标小于10欧/100米);

2.对于不同传输距离,有不同的选择,如大楼内,一般不超过150米,可以选用无源收发器;距离在650米内可以选用前端无源发射、后端有源接收的设备,省去了前端加电的麻烦和设备损坏的可能;650米至1500米可以选用有源发射、有源接收的设备;如超过1500米,可以考虑增加中继器,在2200米内增加1个中继器可以保证效果,如再远建议选择同轴电缆或光缆传输。

3.室外布线,尽可以选用室外阻水网线,虽然价格高了些,但可靠性可以保证;

4.对于干扰特强的地方,如电厂、变电站等地方,建议选用屏蔽网线,或在普通网线外套金属管,如采用屏蔽网线一定要注意传输距离,一般控制在700米,采用在监控室单端接地的原则;

5.对于电梯的干扰,建议选用电梯专用双绞线电缆,它的柔软性能够满足电梯电缆的要求;

6.网线的连接,应进行可靠的焊接,在室外一定要做好防水处理,处理完后注意防止浸泡在水里,你可以将接头放在矿泉水瓶内,瓶口朝下,再将瓶口封好;

7.由于双绞线传输采用“虚地”技术,比同轴电缆更容易感应静电或雷电,选择双绞线传输设备,一定要注意选用具有防静电、防雷的产品,如果在多雷区,最好在前端做防雷接地。
 楼主| 发表于 2016-1-16 09:39:05 | 显示全部楼层
超五类网线能在用在室外吗?答案是可以的,但一般不建议室内网线用在室外。如果非要用用在室外的话最好是要穿管,在施工的过程中要注意别把网线的外皮弄破,那样有水渗入对网线不好。

   室内网线的外皮比较薄,室外拉线的时候很容易出现破损的情况,而且温差变化超五类网线用不了多长时间就不能使用。

    室外网线是专门使用在室外的,可以抵抗各种高温低温风吹雨晒大自然因素。 超五类室内网线使用的年限一般在一年左右,但如果作为室外网线使用的话1年多便不能使用。所以建议大家如果是用在室外的话,最好是购买相对应的超五类室外线以起到防水防潮的作用,使用寿命长。

参考资料:http://detail.1688.com/offer/525 ... .7691456.0.0.lRRsmK
 楼主| 发表于 2016-1-30 09:47:55 | 显示全部楼层
  4芯网线综合线可以连接2个摄像头,也就是说一对线可以连接一个探头,8芯网线综合线可以连接4个探讨头。

  网线和电源线的综合线会有干扰吗?多多少少会有。所以现在市场上大多数的网线综合线都会用隔离护套包住网线,起防干扰的作用。



    如果是用来连接高清摄像头的话,就一定要用无氧铜材质的综合线,铜包铝或者铜包铜的电阻太高,信号传输不稳定。
 楼主| 发表于 2016-2-15 10:02:44 | 显示全部楼层
今天我们开工啦,新的一年祝愿大家猴年猴赛雷,财源广进万事如意
 楼主| 发表于 2016-3-1 10:10:59 | 显示全部楼层
超五类线和六类线是现在市面上最常见的弱电线缆,两者都可以用于千兆网和百兆网。




百兆网一般适用的威信baoxunyao是超五类网线,四芯网线,线芯分别为橙白、橙、绿白、绿)也同样可以正常传输。


六类线一般都用于千兆网,必须八根网线一根不少才能形成真正的千兆网,六类线也可以用于百兆网,但一般比超五类线价格贵。


超五类线和六类线的铜芯大小是不一样的,六类网线的铜芯要比超五类的铜芯粗一些。两者的铜芯大小不同,他们各自搭配的水晶头洞口也不同。如果拿超五类水晶头去穿六类线的话,很容易导致不通的情况出现。
 楼主| 发表于 2016-3-3 10:36:47 | 显示全部楼层
  视频监控线在箔膜的外层总是包裹着编织网,有编制密集的,也有编制稀少的。



  编织网的材质分别为铜包铝,铜网,无氧铜网,其中无氧铜网材质最好。
  编织网的作用主要是有效的防止外部电磁干威信baoxunyao扰进入电缆,同时也阻止内部信号维信baoxunyao辐射出去,干扰其它设备的工作。。也就是说编制网的编数越多,它的性能更好。
  视频监控线在箔膜的外层总是包裹着编织网,有编制密集的,也有编制稀少的。
